Descriere

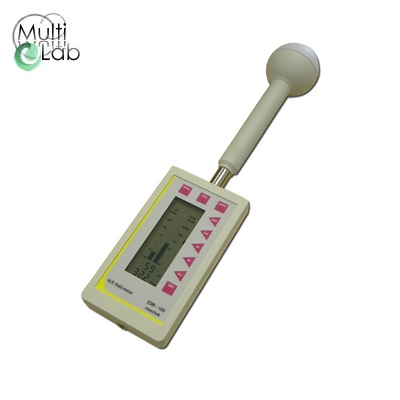

ESM-100 este un instrument de măsurare portabil, unic, patentat Maschek. Acesta poate măsura într-un punct, simultan și cu ușurință câmpurile alternante electrice și magnetice, independent de direcția lor. Cu acest echipament este posibil ca oricine să efectueze măsurători rapide, profesionale și fără erori, chiar de la bun început.
Caracteristici:
• Domeniu de frecvență de la 5Hz – 400kHz
• Domeniu de măsurare 1nT – 20mT și 0,1V/m – 100kV/m
• Funcție FFT pe 6 canale și osciloscop
• Operare simplă și intuitivă pentru a evita erorile de măsurare
• Posibilitatea de a efectua măsurători portabile ale câmpurilor E
• Precizie ridicată ±5% și stabilitate ridicată pe termen lung
• Măsurători conforme cu standardele 26. BImSchV, Directiva 2013/35/UE, DIN VDE 0848, DGUV, BGV B11, EMFV, EN50366
• Memorie pe termen lung pentru până la 65520 de valori măsurate în dispozitivul de măsurare
• Patru filtre trece-banda
• Comutabil la măsurarea 1D
• Ton de semnal programabil
• Afișaj clar structurat cu iluminare
• Rezistent la stropire și la praf în conformitate cu IP65
Date tehnice:
• Domeniu de măsură: 1nT – 20mT … 0.1V/m – 100kV/m (>100kHz până la 20μT și 2kV/m)
• Domeniu de măsură afișat:
0nT – 20mT … 0.0V/m – 100kV/m (Filtrare ‘50’ sau ‘16,7’)
10nT – 20mT … 1.0V/m – 100kV/m (Filtrare ‘high’ sau ‘low’)
15nT – 20mT … 1.5V/m – 100kV/m (Filtrare ‘all’)
• Rezoluție: 1nT … 100mV/m
• Selecție automată: DA (auto-range)
• Domeniu de frecvență:
5 Hz – 400 kHz (limită – 3 dB)
Filtrare ‘all’ 5Hz – 400kHz
Filtrare ‘high’ 2kHz – 400kHz; Filter ‘low’ 5Hz – 2kHz
Filtrare ‘50’ 50Hz band-pass 12dB; Filter ‘16’ 16.7Hz band-pass 12dB
• Analiza FFT:
6 canale electrice și magnetice (Hx, Hy, Hz, Ex, Ey, Ez), la 64ks quasi simultan
Rată de eșantionare FFT: 2ks, 8ks, 16ks, 64 ks, 400 ks, 800 ks
-3dB bandă analogică: 1 kHz, 4 kHz, 8 kHz, 25 kHz, 200 kHz, 400 kHz
Rezoluția FFT: 256, 512, 1024 sau 2048 puncte
Intervale FFT: 1s la 512 puncte, 2s la 1024 puncte, 2s / 5s la 2048 puncte
• Afișare software a FFT-ului: valori 3D sau pe o singură axă
• Funcția de osciloscop: 6 canale electrice și magnetice (Hx, Hy, Hz, Ex, Ey, Ez), 5Hz la 100 kHz
• Acuratețe: ±5% (sinus, 50nT – 20mT, 5V/m – 100kV/m), ±5 Digiți (valori RMS)
• Rată măsurare: Afișare decimal 2 Hz, Bargraph 10 Hz cu stopare 3 secunde la vârf (Peak hold)
• Operare:
Câmpul magnetic: bobine izotrope … Câmpul Electric: plăci izotrope
Măsurare RMS continuă pe toate cele 6 axe
• Afișaj: Display din cristal lichid cu iluminare; Câmpurile magnetice și electrice afișate simultan în valori 3D
• Funcții: Valoarea minimă și maximă a memoriei, o singură măsurătoare (1D) a Hx și Ex; Afișare încărcare și eroare baterie
• Înregistrare pe termen lung:
Valori RMS: 65520 eșantioane (6 canale RMS, funcții de timp și setare), 1800 fără opțiunea FFT
Valori FFT: 675 – 5040 eșantioane (6 FFT‘s, 6 valori RMS, funcții de timp și setare)
• Interval de timp: 1s, 2s, 5s, 10s, 30s și instantaneu
• Ieșiri analogice: 4 x 0-600 mVrms (impedanță de intrare >100kOhm) Hx, Ex (în loc de Hy / Hz și Ey / Ez)
• Baterie: Ni-MH 6V / 2700 mAh
• Timp de operare:
Aprox. 25 ore cu FFT și 45 de ore fără opțiunea FFT
75 de ore fără opțiunea FFT și lumina de fundal
Timp de încărcare rapid – 4 ore
Schimbare automată – operare alimentat la rețea / încărcare rapidă și modul de încărcare la mentenanță
• Conectare la PC: Cablu de fibră optică cu conector USB
• Operare la distanță: Toate funcțiile esențiale prin cablu optic cu software-ul ESM-100
• Temperatură operare: -20 la +50 °C
• Dimensiuni / greutate: 365 x 83 x 56 mm / 570 grame
Conținut livrare:
Analizor ESM-100, sondă, cablu de alimentare, geantă de transport, manual de instruire, certificat de calibrare, cablu de fibră optică cu conector USB, software grafic ESM-100
Certificate asociate:
Certificat de conformitate
Certificat de garanție
*NB: Pentru mai multe detalii, vă rugăm să ne contactați folosind formularul de contact sau pe e-mail la adresa: info@labshop.ro / info@multilab.ro.
